Helophytenfiltersysteme

Ein Helophytenfilter ist ein Pflanzenfilter, der als vollständig biologisch arbeitendes Filtersystem funktioniert und insbesondere zur Reinigung von Schwimmteichen eingesetzt wird. Wasserpflanzen und Bakterien bilden den Biotop und reinigen das Wasser mit Hilfe von Filtermaterialien wie Lava, Substrat und Zeolith, eine Pumpe sorgt für die Zirkulation.

Es gibt 2 Filtrationsprinzipien: Upflow Helophytenfilter und Downflow Helophytenfilter

Upflow Helophytenfilter

Funktionsweise: Ungefiltertes Wasser fließt über Bodendrainagen und/oder Skimmer in den Technikschacht und wird dann am Boden des Filterbettes gepumpt und fließt durch den Filter zurück in den Schwimmteich. Periodisch kann mit einer Tauchpumpe verbleibender Schmutz über den Schmutz-Entferner abgepumpt werden. Bei diesem System wird schwimmender Schmutz bereits in eventuell installierten Skimmern und Bogensieb-Vorfilter aufgefangen, bevor er ins Filterbett gelangen kann. Das Helophytenfilter wird dadurch viel weniger belastet.

Benötigte Materialien Upflow (Anzahlen, Durchmesser und Längen abhängig vom Projekt):

A    Wanddurchführung.
B    Gitter mit Bewuchsmatte.
C    Saubere Lava oder Teichsubstrat.
D    Biokorn oder Zeolith.

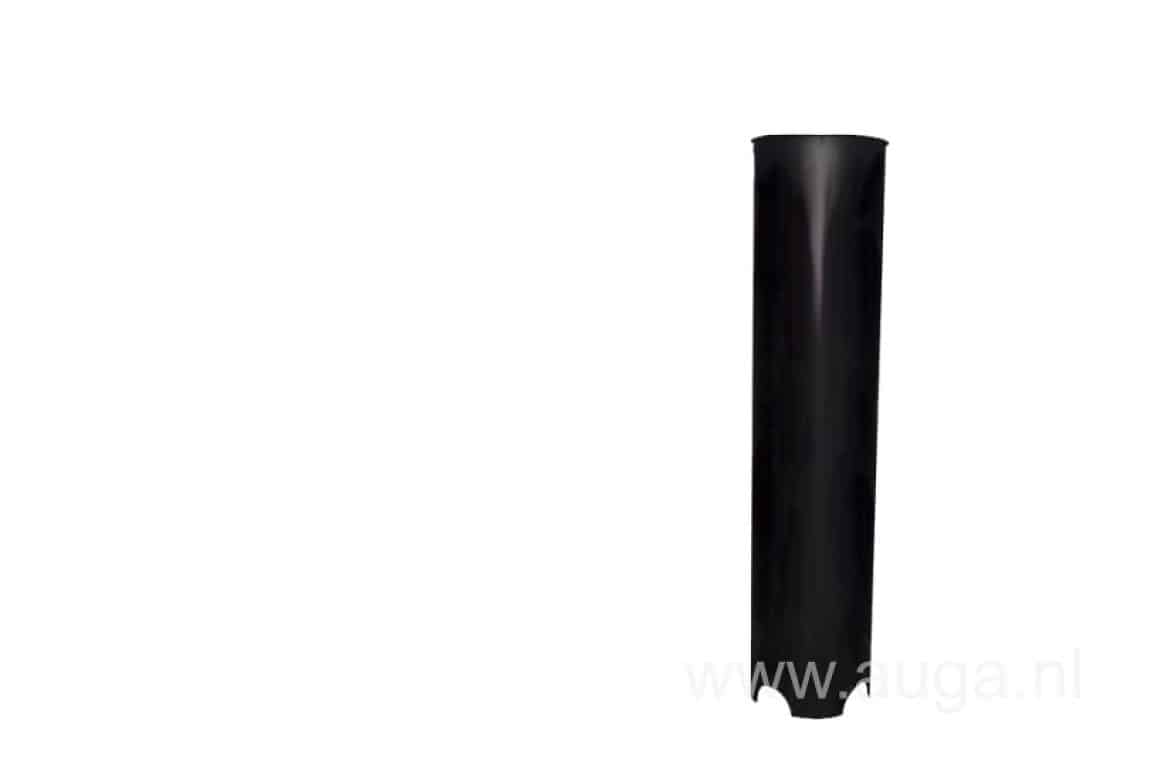

E    Notfall-Schacht.

Merkmale der Upflow Filtration:
– Ausgezeichnete Kontrolle des Schmutzangebots.
– Geringere Belastung des Substratbettes.
– Niedrigere Wartungshäufigkeit.
– Vorfiltration möglich.
– Höhere Investitionskosten.

Downflow Helophytenfilter

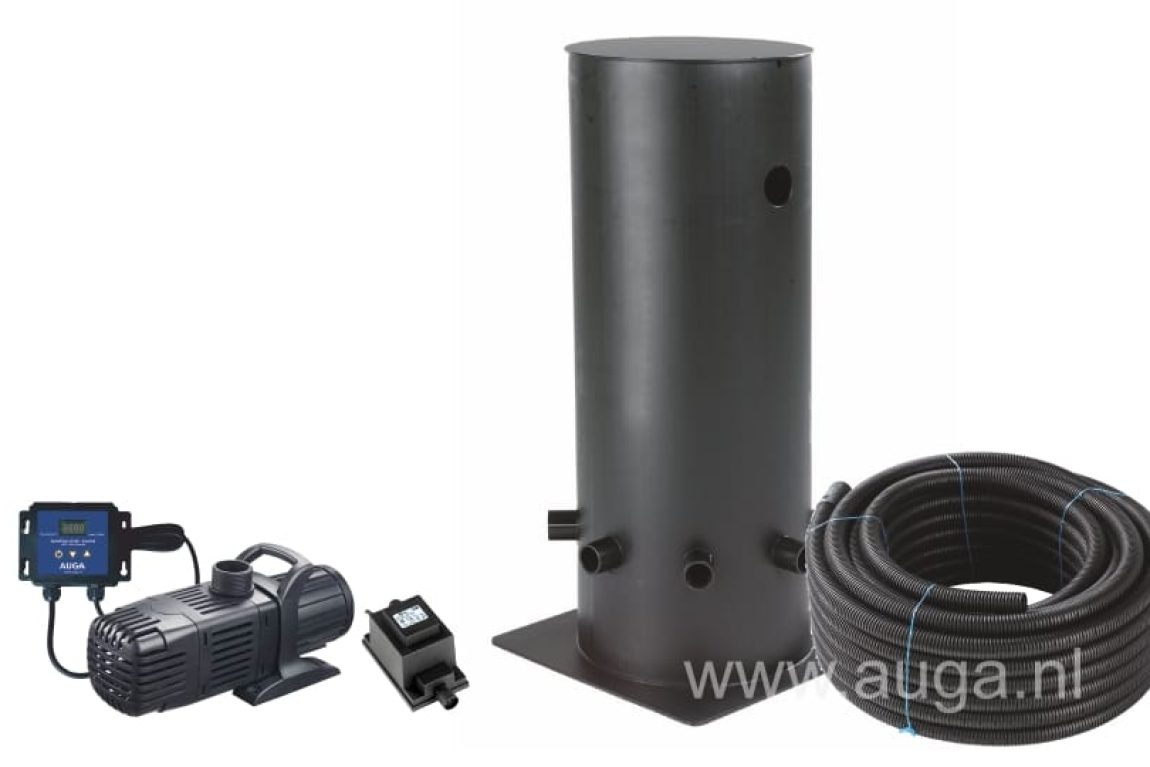

Funktionsweise: Ungefiltertes Wasser fließt über den Teichüberlauf in das Helophytenfilter und setzt sich ab. Die Pumpe im Technikschacht saugt das gereinigte Wasser durch perforierte Drainageschläuche, die mit dem Drainagesammler verbunden sind, an und pumpt das Wasser wieder zurück in den Schwimmteich. Schmutz wird mit der Strömung auf dem Filterbett gesammelt und muss regelmäßig entfernt werden.

Benötigte Materialien Downflow (Anzahlen, Durchmesser und Längen abhängig vom Projekt):

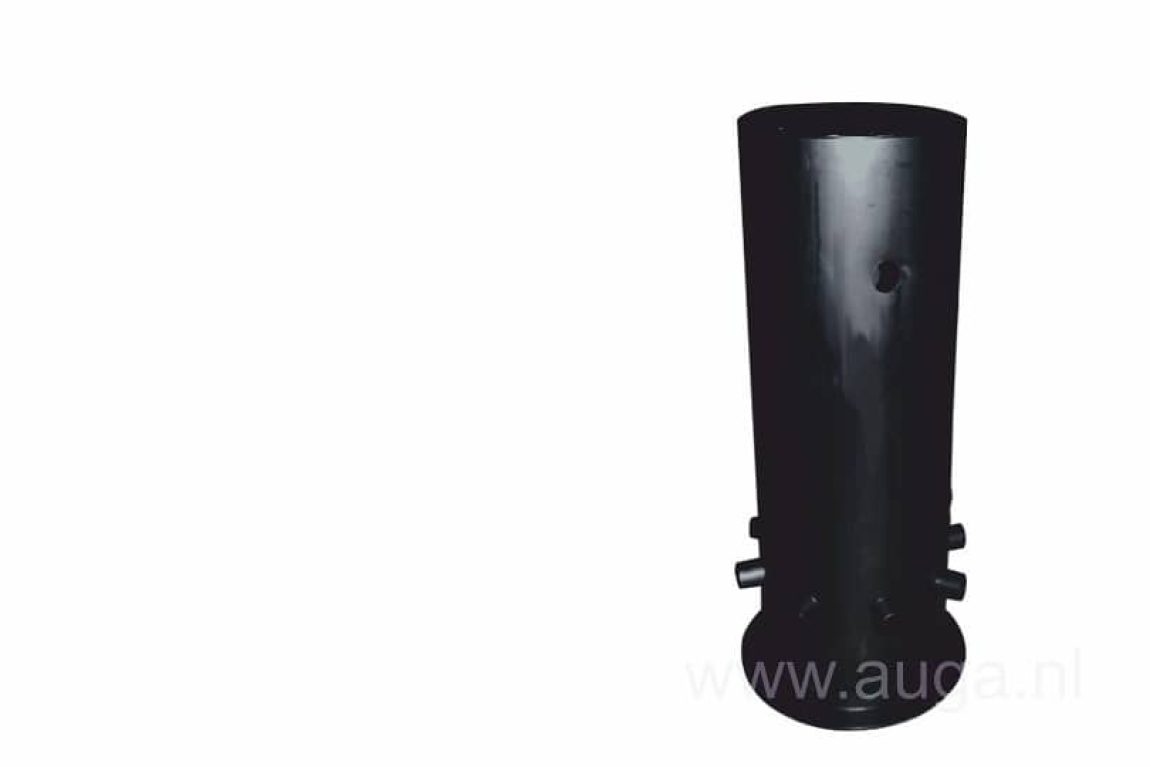

A    Drainagesammler.
B    PE-Dainagerohr mit Socken.
C    Biokorn oder Zeolith.
D    Saubere Lava oder Teichsubstrat.
E    PVC-Rohr.
F    Wanddurchführung.

Merkmale der Downflow Filtration:
– Niedrigere Technik-Kosten.
– Wartungshäufigkeit liegt höher.
– Mehr Bodenverschmutzung.
– Vorfiltration nicht möglich bei dieser Konstruktion.
